요소망 - mesh

기술용어통 반디통 용어집

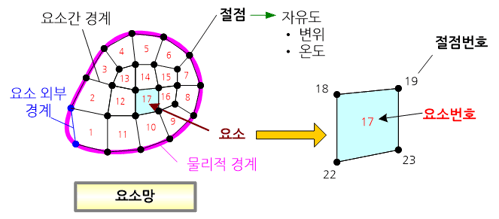

한 물체의 기하학적 영역을 유한 개의 세부 영역들로 분할할 경우, 각 세부 영역 하나 하나를 유한요소(finite element)라고 부른다. 좁은 의미에서의 요소망은 이렇게 한 물체의 기하학적 영역을 유한개의 요소로 분할한 것 자체를 의미한다. 하지만 보다 정확한 의미에서의 요소망은 유한요소, 요소번호(element number), 절점(node) 및 절점번호로 구성된 하나의 유기적인 요소들의 네트워크(network)를 지칭한다.



요소망 내의 요소들은 1부터 순차적으로 번호가 부여되는데 이 번호를 요소번호라고 부른다. 요소번호는 각 요소를 구별하기 위해 필요한 일종의 명칭이다.



절점은 구하고자 하는 물체의 거동을 표현하기 위해 필요한 자유도(degree of freedom)가 부여되는 요소 상의 점을 의미한다. 절점의 위치는 요소의 모양과 종류에 따라 다양하다. 절점이 부여될 수 있는 요소상의 위치는 1차원 선요소(line element)에서는 요소의 양끝점과 선 요소의 내부에 존재하는 점, 2차원 삼각형 및 사각형 요소에서는 요소의 꼭지점(vertex), 모서리(edge)및 요소 내부에 위치하는 점이다. 3차원 요소들에 있어서는 꼭지점(vertex), 모서리(edge), (surface) 및 요소 내부의 점이다.



요소와 마찬가지로 한 요소망 내에 정의된 모든 절점들도 1부터 순차적으로 번호를 부여해야 한다. 각 절점에 부여된 번호를 절점번호라고 부른다. 절점번호는 그 절점의 기하학적 위치, 자유도 등의 정보를 관리하기 위해 필요하다.
