1. 응답스펙트럼 해석의 개요
지진은 구조물에 매우 짧은 시간 동안 큰 에너지를 전달하는 대표적인 동적 하중(Dynamic Load)입니다. 정적인 하중과 달리 지진 하중은 시간에 따라 지속적으로 크기와 방향이 변화하며, 구조물은 이러한 입력에 대해 복잡한 진동 응답을 나타내게 됩니다. 특히 구조물의 고유 진동 특성과 지진의 주파수 성분이 서로 가까워질 경우 공진 현상이 발생할 수 있으며, 이로 인해 매우 큰 구조 응답이 발생할 수 있습니다.

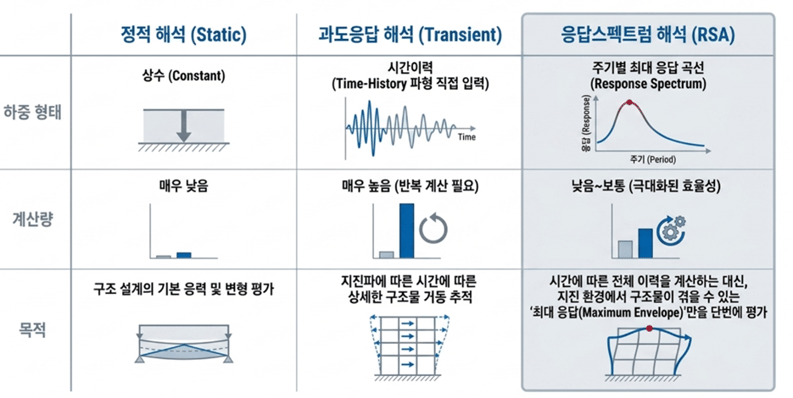

정적 해석(Static Analysis)은 일정한 하중이 구조물에 작용할 때 발생하는 응력과 변형을 평가하는 방법이며, 구조 설계의 기본 단계에서 필수적으로 수행됩니다. 그러나 실제 지진과 같은 동적 환경에서는 하중이 시간에 따라 빠르게 변화하기 때문에, 단순한 정적 접근만으로는 구조물의 실제 거동을 충분히 설명하기 어렵습니다.
이러한 문제를 보다 정확하게 평가하기 위해 사용되는 대표적인 방법이 과도응답해석(Transient Response Analysis)입니다. 과도응답해석은 시간에 따라 변화하는 지진파를 구조물에 직접 입력하여 시간 영역에서의 응답을 계산하는 방법이며, 구조물이 시간에 따라 어떻게 움직이고 응답하는지를 상세하게 확인할 수 있다는 장점을 가집니다.
그러나 실제 구조 설계에서는 시간에 따른 전체 응답 과정 자체보다, 구조물이 경험하게 되는 최대 응답(Maximum Response)이 더 중요한 경우가 많습니다. 또한 과도응답해석은 계산량이 매우 크고, 다양한 지진파에 대해 반복적인 해석이 필요하기 때문에 실무 설계 단계에서 적용에 한계가 존재할 수 있습니다.
이러한 한계를 보완하기 위해 사용되는 방법이 응답스펙트럼해석(Response Spectrum Analysis)입니다. 응답스펙트럼해석은 시간에 따른 전체 응답 과정을 직접 계산하는 대신, 구조물이 경험할 수 있는 최대 응답만을 사용하여 구조 안전성을 평가하는 방법입니다. 즉 구조물이 시간에 따라 어떻게 움직이는지를 모두 계산하는 것이 아니라, 특정 지진 하중에 대해 구조물이 어느 정도까지 최대 응답할 수 있는지를 평가하는 해석 방법이라고 볼 수 있습니다.
1.1. 응답스펙트럼이란 무엇인가?
응답스펙트럼(Response Spectrum)은 시간에 따라 변화하는 지진 하중이 구조물에 입력되었을 때, 구조 시스템에서 발생할 수 있는 최대 응답을 주기별로 정리한 그래프입니다. 여기서 응답은 일반적으로 최대 변위, 최대 속도, 최대 가속도를 의미하며, 실무에서는 주로 가속도 응답스펙트럼이 사용됩니다.

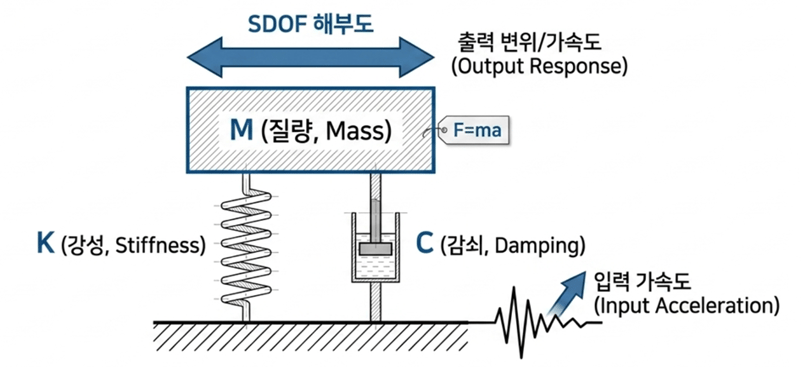

응답스펙트럼은 단자유도계(Single Degree of Freedom, SDOF)를 기반으로 정의됩니다. 서로 다른 고유 주기를 가지는 단자유도계 모델에 동일한 지진파를 입력하고, 각 시스템에서 발생하는 최대 응답을 계산함으로써 주기별 최대 응답 분포를 생성하게 됩니다. 이렇게 생성된 결과가 바로 응답스펙트럼입니다.
즉 동일한 지진파가 입력되더라도 구조물의 고유 주기에 따라 응답 크기는 크게 달라지게 됩니다. 어떤 구조물은 특정 주기 영역에서 매우 큰 응답을 보이는 반면, 다른 구조물은 상대적으로 작은 응답을 보일 수 있습니다. 응답스펙트럼은 이러한 최대 응답의 변화를 주기 축에 따라 정리한 결과라고 이해할 수 있습니다.
중요한 점은 응답스펙트럼이 시간에 따른 전체 응답 이력을 보여주는 것이 아니라, 각 주기에서 발생 가능한 최대 응답만을 추출한 결과라는 점입니다. 따라서 응답스펙트럼해석은 시간에 따른 전체 응답 과정을 직접 계산하지 않더라도 구조 안전성 평가에 필요한 핵심 정보를 효율적으로 제공할 수 있습니다.
응답스펙트럼은 단순한 그래프가 아니라, 특정 지진에 대해 구조물이 어떤 주기 영역에서 가장 크게 반응하는지를 나타내는 동적 응답 지도라고 이해할 수 있습니다. 구조물의 고유 주기가 응답스펙트럼의 특정 증폭 구간과 일치할 경우 공진 현상이 발생하며, 이로 인해 매우 큰 동적 응답이 발생할 수 있습니다.
1.2. 왜 응답스펙트럼 해석이 필요한가?
지진 하중은 시간에 따라 지속적으로 변화하며, 매우 넓은 주파수 성분을 동시에 포함하는 복잡한 동적 입력입니다. 따라서 구조물은 단순히 하중의 크기에만 반응하는 것이 아니라, 자신의 고유 진동 특성에 따라 서로 다른 응답을 나타내게 됩니다.

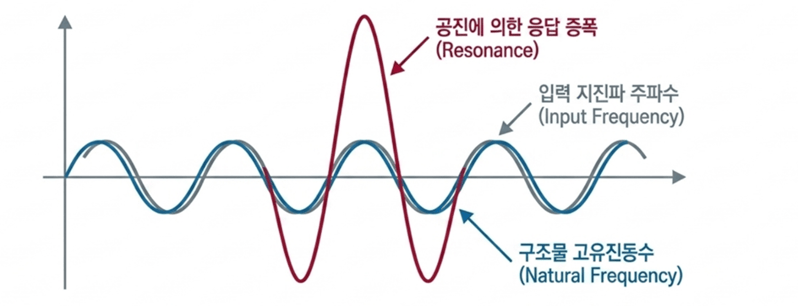

특히 구조물의 고유 주기와 지진의 지배 주기가 가까워질 경우 공진 현상이 발생하게 되며, 구조 응답은 급격히 증가할 수 있습니다. 실제 지진 피해의 상당수 역시 이러한 동적 증폭 현상과 밀접하게 관련되어 있습니다.
과도응답해석은 이러한 현상을 가장 정확하게 계산할 수 있는 방법이지만, 계산량이 매우 크고 입력 지진파에 따라 결과가 크게 달라질 수 있다는 한계를 가집니다. 또한 실무 설계에서는 시간에 따른 전체 응답 과정 자체보다, 구조물이 경험하게 되는 최대 응답을 보다 빠르고 효율적으로 평가하는 것이 중요한 경우가 많습니다.
응답스펙트럼해석은 이러한 최대 응답을 효율적으로 계산하기 위한 방법입니다. 시간에 따른 전체 응답 이력을 직접 계산하는 대신, 구조물이 경험할 수 있는 최대 응답만을 사용하여 구조 안전성을 평가하기 때문에 계산 효율이 높고, 설계 기준과 직접적으로 연결할 수 있다는 장점을 가집니다.
따라서 응답스펙트럼해석은 복잡한 지진 응답 문제를 실무 설계에 적용 가능한 형태로 단순화한 대표적인 내진 해석 방법이라고 할 수 있습니다.
-
1.3. 지진 및 과도 하중 환경에서의 활용
응답스펙트럼해석은 건축, 토목, 플랜트, 원자력, 항공, 방산 등 다양한 산업 분야에서 사용되고 있으며 특히 내진 설계 분야에서 가장 널리 사용되는 동적 해석 방법 중 하나입니다.
건축 및 토목 구조물에서는 지진 발생 시 구조물의 최대 변위와 층간 변위, 가속도 응답 등을 평가하기 위해 응답스펙트럼해석이 사용됩니다. 또한 플랜트 및 산업 설비 분야에서는 배관, 지지 구조물, 장비 프레임 등의 지진 응답 평가에 활용됩니다.
