일반적으로 균질(homogeneous)하고 등방성(isotropy)인 모재(matrix) 속에 강선이나 섬유 등과 같은 이종 재료를 특정한 배열과 방향으로 삽입하여 관심이 되는 기계적 강도를 향상시킨 재료를 섬유강화 복합재(fiber reinforced composite)라고 부른다. 보강재의 단면은 모재에 비해 그 크기가 현저히 작을 뿐만 아니라 삽입되는 보강재의 축방향이 임의 각도를 이루고 있다.
이러한 복합재의 거동을 분석하기 위해 유한요소 해석을 수행하고자 할 경우, 가장 난감한 부분이 바로 보강재의 재료 물성치(material property)를 입력하는 일이다. 보강재 하나 하나의 기하학적 형상을 모두 반영한다면 문제는 간단해 지겠지만, 이렇게 상세 형상을 반영하고자 하면 모델링 작업 그 자체의 번거로움뿐 만 아니라 엄청난 요소수에 따른 계산시간의 장기화란 어려움에 직면하게 된다.
이러한 어려움을 해결하기 위해 사용할 수 있는 하나의 효과적인 방법이 바로 rebar 요소를 적용하는 것이다. 이 요소는 그 형상이나 절점수에 있어서 우리가 알고 있는 일반적인 유한요소(finite element)와 차이가 없다. 하지만, 응력(stress)과 변형률(strain)을 관계 짓는 구성방정식(constitutive relation) 내에 보강재의 상세한 정보가 포함되어 있다는 점이 일반 유한요소와의 차이점이다.
이러한 리바 요소보다 더욱 간단한 방법으로 균질화 기법(homogenization method)이 있는데, 이 방법은 보강재와 모재가 차지하는 상대적인 체적비로 섬유강화 복합재 전체의 등가 재료물성치(equivalent material property)를 계산하는 가장 단순한 방법이다. 따라서 보강재의 상세한 기하학적 형상이나 배열방향이 반영되지 못할뿐더러, 보강재와 모재사이 계면(interface)에서의 상호작용이 반영되지 못하기 때문에 계산된 등가 물성치(equivalent material)의 정확도를 보장하기 어렵다.
.
물체에 가해지는 하중에는 정적(static)인 하중과 동적(dynamic)인 하중으로 대별할 수 있다. 전자는 하중의 크기와 방향이 시간에 따라 변하지 않는 반면 후자는 시간에 따라 지속적으로 변하는 특성을 지니고 있다. 예를 들어 선반 위에 올려 놓은 항아리의 무게가 선반에 미치는 하중은 정적인 예이며, 지면을 통해 고층건물에 가해지는 지진 하중은 동적인 예이다.
하지만 물체에 하중을 0에서부터 임의 크기까지 서서히 가하는 경우를 생각해 보자. 이러한 경우를 특별히 준정적(quasi-static) 하중이라고 부른다. 유한요소 해석(finite element analysis)에 있어서 이러한 준정적 하중을 반영하는 방법에는 크게 두 가지 경우로 분류할 수 있다.
동해석에 적용하는 경우에는 준정적 하중의 변화를 시간함수로 표현하여 입력하면 간단히 처리된다. 하지만
이러한 반복계산을 위하여 준정적 하중이 가해지는 시간적 구간을 유한 개로 나누어 각 시간 내 하중의 증가를 비선형 해석을 통하여 구현한다. 이 때 시간간격으로 나눈 세분화 된 하중 증가의 크기를 하중 스텝이라고 부른다. 하중 스텝의 크기는 비선형 해석의 정확도와 해석에 걸리는 시간과 직결된다. 다시 말해, 하중 스텝을 크게 하면 해석 시간은 감소하지만 해석 결과의 정확도는 떨어진다.
.
시간에 따라 변하는 물체의 응답을 수치해석(numerical analysis)을 통해 구하기 위해서는, 관찰 대상이 되는 시간 구간을 유한 개의 시점으로 나누고 각 시점에서의 거동을 순차적으로 계산해 나간다. 다시 말해, 초기조건(initial condition)을 이용하여 다음 시점에서의 응답을 계산하고 계산된 이 응답을 이용하여 그 다음 시점에서의 응답을 계산하는 순차적인 반복계산으로 관찰 대상구간 내 응답을 계산하게 된다.
이와 같이 시간에 따른 응답을 유한 개의 시점으로 나누어 순차적으로 응답을 구하는 것을 시간적분(time integration)이라고 부른다. 이러한 시간적분에는 크게 명시적 시간적분(explicit time integration)과 암시적 시간적분(implicit time integration) 으로 나뉘며, 중앙차분법은 대표적인 명시적 시간적분 기법이다.

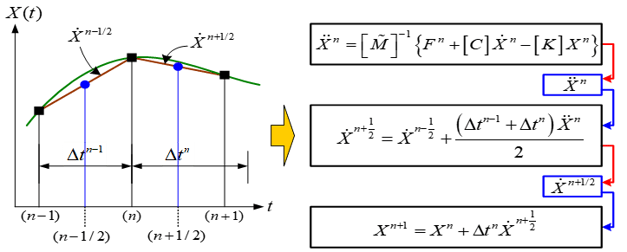

이 기법에서는 현시점에서의 가속도를 이전 시점과의 중앙시점 그리고 다음 시점과의 중앙시점에서의 속도 두 개를 이용하여 근사적으로 구한다. 그런 다음, 다음 시점과의 중앙 시점에서의 속도를 근사적으로 구하고, 최종적으로 다음 시점에서의 물체의 응답을 근사적으로 계산하게 된다. 이러한 계산방법을 시점에 따라 순차적으로 적용하게 되면 관찰 대상구간에서의 모든 시간 응답을 근사적으로 구할 수 있게 된다.
이 기법은 시간에 따라 변하는 물체의 거동뿐만 아니라 공간상에서 변하는 물체의 거동, 즉 변화율을 가지는 미분 문제에도 많이 사용되고 있다. 이 기법은 해의 안정성(stability of solution)과 해의 수렴성(convergence of solution)을 모두 만족시킬 뿐만 아니라 정확성이 높다는 장점을 지니고 있다.
.
공간 상에서 임의 한 지점의 위치를 정의하기 위해서는 기준이 되는 좌표계가 있어야 한다. 그리고 3차원 공간 상에서 위치를 정의하기 위한 좌표계는 좌표축의 원점과 세 개의 직교하는 좌표축으로 구성된다. 예를 들어 지구상에 있는 각 나라나 도시의 위치는 위도, 경도 그리고 고도로 표시되는 데, 이러한 위치 표시는 지구 중심을 원점으로 하는 하나의 기준 좌표계에 따른 것이다.
좌표계는 목적에 따라 자유로이 설정할 수 있는데, 크게 절대 좌표계와 이동 혹은 변동 좌표계로 구분할 수 있다. 전자는 일단 설정되면 원점의 위치나 좌표축의 방향이 절대 변하지 않는 고정 좌표계인 반면, 후자는 이동 그리고 회전이 가능한 좌표계를 의미한다.
컴퓨터를 활용한 CAD나 수치해석에 있어 절대좌표는 모니터(monitor)를 기준으로 설정되는 데, 일반적으로 모니터의 좌측 하단을 원점으로 하고 모니터의 수평, 수직 그리고 모니터 화면에 수직한 방향을 세 축으로 한다. 이 좌표는 하나의 절대좌표계로써, 형상 모델링이나 수치해석의 기준이 되는 좌표계이다. 다시 말해, 우리가 임의 물체의 형상을 모델링하거나 이 모델을 해석하는 경우 사용자가 특별히 지정하지 않는 한 이 좌표계를 기준으로 형상과 해석이 이루어 진다.
이와 달리 재료 물성치를 입력하기 위한 재료 좌표계(material coordinate system)나 각종 구속조건을 편리하고 정확하게 설정하기 위한 사용자 좌표계(user coordinate system)는 일종의 이동 혹은 변동 좌표계에 해당된다. 대부분의 상용 프로그램에서는 사용자의 편의성을 위해 프로그램 자체의 절대 좌표계 외에 이러한 좌표계를 사용자가 임의로 설정할 수 있도록 하고 있다.
유체의 흐름과 관계 있는 것이 아니라 유체의 상태와 관계된 유체의 실제적인 압력을 전압(total pressure)과 동압(dynamic pressure)으로부터 구분하기 위하여 정압(static pressure)라고 부른다. 정압은 단순히 압력(pressure)으로도 표기한다.
비압축성 유동의 경우 베르누이 방정식을 이용하면 각 압력간의 관계를 다음과 같이 표시할 수 있다.
, where p: 정압(static pressure), 1/2ρv2, q: 동압(dynamic pressure), p0: 전압(total pressure), ρ: 밀도, v: 속도
위 식에서 전압을 정체압(stagnation pressure)으로 표기하기도 한다.
힘을 받고 있는 물체가 파괴에 도달할 것인지를 예측하는 것은 공학(engineering)분야에 있어 대단히 중요한 기술이다. 왜냐하면 작은 기계부품으로부터 대형 건축물에 이르기 까지 물체 내 어느 한 부분의 파괴는 대상 물체의 기능을 마비시킬 뿐만 아니라 심지어는 예상치 못한 대형 참사를 불러올 수 있기 때문이다.
따라서 지금까지 파괴를 예측하기 위한 이론들이 많이 연구되었고, 대표적인 이론식들이 실제 산업 현장에서 적용되고 있다. 이들 중에서 폰-미제스 항복조건(von-Mises yield criterion)과 트레스카 항복조건(Tresca yield criterion)은 금속 부품의 파괴 예측을 위해 많이 사용되고 있다. 그리고 구성 입자들이 응집력으로 뭉쳐있는 흙이나 눈과 같은 물질의 파괴 예측에는 쿨롱-모어 이론이 많이 사용되고 있다.
이 이론은 모어(Mohr)의 파괴이론을 그 이후에 프랑스의 물리학자 쿨롱(1736~1806)이 실무 엔지니어들이 쉽게 적용할 수 있도록 수정한 것이다. 모어의 파괴이론은 물체 내 어떤 면상의 전단응력(shear stress)이 물체의 전단강도에 도달하였을 때 파괴가 일어나며 전단응력은 그 면상의 수직응력(normal stress)의 함수로 표현된다는 것이다.
쿨롱-모어 이론은 모어-쿨롱 파괴가설로도 불리곤 한다. 이 이론을 주응력(principal stress)을 좌표축으로 하는 3차원 공간에 나타내면 육면체 다각형으로 표현되고, 트레스카 항복기준의 일반화된 형태로 잘 알려져 있다.
.
평판 구조물(plate-like structure)은 두께가 얇은 대표적인 박판 구조물(thin-walled structure)로서 쉘 구조물(shell-like structure)과는 달리 곡률 반경(radius of curvature)이 무한대이다. 평판 구조물은 구조물을 구성하는 가장 보편적인 부재로서 우리 주변에서 흔히 볼 수 있다. 책상, 테이블 그리고 캐비닛은 거의 대부분 평판 부재로 구성되어 있다.
평판 구조물은 두께가 상대적으로 매우 얇기 때문에 변형(deformation), 변형률(strain) 그리고 응력(stress) 의 두께방향으로의 변화를 거의 무시할 수 있다. 이러한 기하학적 그리고 거동적 특성으로부터 두께 방향으로의 변위(displacement)를 일정하게 아니면 직선으로 가정할 수 있다. 따라서 평판 구조물의 중립면(neutral plane)에서의 변위(displacement)만 구하게 되면 구조물 전체의 변위, 변형률 그리고 응력을 계산할 수 있다.
평판요소는 평판 구조물의 중립면을 유한개의 작은 영역들로 세분화시킨 하나 하나를 지칭하며, 요소 내 각 절점(node)은 한 개의 수직변형 자유도(degree of freedom)과 두 개의 회전 자유도를 가지고 있다. 평판 구조물은 두께 방향으로 변형률과 응력 성분들이 모두 0인 평면응력 상태(plane stress state)를 만족하기 때문에, 평면 요소로 구한 변위로부터 변형률과 응력을 계산하면 이 조건을 만족한다. 평판 요소는 곡면으로 되어 있는 쉘 요소(shell element)의 특수한 요소 유형이다.
.
둘 이상의 여러 물질들이 서로 반응(Reaction)하지 않고 물리적으로 서로 섞여 있는 상태로 화학적인 결합을 일어나지 않는 상태의 물질을 혼합물 이라고 한다. 이 때문에 혼합물은 각각의 화화적 성질은 그대로 가지고 있으면서, 혼합물의 새로운 성질까지 가지게 된다. 혼합물의 종류는 크게 균일 혼합물, 불균일 혼합물, 콜로이드로 나뉜다. 원래는 균일 혼합물과 불균일 혼합물로 혼합물을 구분하였는데, 콜로이드가 추가되었다. 콜로이드는 1 나노미터에서 1마이크로미터 사이의 크기를 갖는 입자들로 구성된 것을 가리킨다. 일반적인 균일 또는 불균일 혼합물은 용질이 용매에 완전히 녹아 있는 형태지만, 콜로이드는 용질이 용매 속에 떠다니는 차이가 있다.
CFD 해석에 있어서 혼합물은 콜로이드의 경우 입자 해석(particle simulation)을 통해서 해석을 수행하며 그 외에 일반적으로는 물질전달(species transport) 방정식을 수치해석을 하여 계산한다. 물질의 질량 분율(mass fraction) 또는 몰(mole)과 같은 농도(concentration)를 스칼라 변수로 정의하고 이들의 대류(conversion) 도는 이류(advection)현상과 확산(diffusion) 현상을 표현한다. 이때 혼합 법칙(mixing law)를 이용하면 혼합물과 유동의 흐름 결과를 직접적으로 연성하여 해석할 수 있게 된다.
시간에 따라 변화가 없는 물체의 거동을 분석하는 것을
전자의 경우에는 물체의 속도 및 가속도에 따른 관성력(inertia force)이나 감쇠력이 없는 반면, 후자에 있어서는 이들이 중요한 하중으로 작용한다. 하지만, 만일 물체의 거동에 미치는 이러한 동적 하중의 영향이 무시할 수 있을 정도로 작다면 동해석을
예를 들어, 자동차가 서서히 벽에 부딪히는 현상을 분석하는 경우를 생각해 보자. 자동차의 가속도에 따른 관성력이나 속도에 따른 공기의 저항 및 지면과의 동적인 마찰력은 벽과의 반발력에 비해 무시할 수 있을 정도의 크기일 것이다. 따라서 자동차의 관성력, 속도에 따른 공기저항 그리고 동적 마찰력을 무시하고 단순히 벽과의 반발력만을 고려한
준정적 해석은 유한요소 해석에서 해석 시간을 대폭 줄일 수 있을뿐더러 해석문제를 단순화 시킬 수 있기 때문에, 동해석 문제를 매우 효과적으로 풀 수 있는 하나의 대체적인 해석기법으로 많이 활용되고 있다.
.
