팬이 움직이는 공기



팬은 우리 일상에서 많이 사용하는 기계 중 하나입니다. 더운 날에는 선풍기가 우리에게 시원한 바람을 보내주고, 컴퓨터 안에 있는 팬은 컴퓨터가 너무 뜨거워지지 않도록 도와주기도 하죠. 그런데, 이 팬이 어떻게 공기를 움직이는지, 그리고 그 공기가 팬 주위에서 어떻게 흐르는지를 알고 싶다면 어떻게 해야 할까요?



shutterstock_2466506153



이때 우리는 ‘이동참조 프레임(Moving Reference Frame)’이라는개념을 사용할 수 있어요. 팬은 회전하는 날개를 이용해 주변의 공기를 흡입하고, 이를 특정 방향으로 내보내는 장치를 말합니다. 팬의 날개는 빠르게 회전하면서 공기 입자에 힘을 가해 공기를 움직이게 만듭니다.


이때, 공기는 팬의 날개를 따라 복잡한 흐름을 형성하게 되죠. 이 흐름은 날개의 형상, 회전 속도, 그리고 주변 조건에 따라 달라집니다. 이러한 복잡한 공기 흐름을 정확히 예측하고 분석하기 위해, 우리는 CFD를 사용합니다. 팬의 설계단계에서 CFD를 활용하면, 팬의 성능을 최적화하고, 더 효율적인 공기 흐름을 만들어 낼 수 있겠죠.



이동참조 프레임(Moving Reference Frame)의 개념



CFD에서 팬과 같은 회전하는 장치를 분석할 때 가장 큰 어려움 중 하나는 바로 회전하는 물체 주위의 복잡한 유체 흐름을 다루는 것입니다. 팬의 날개는 빠르게 회전하고, 이로 인해 공기는 매우 복잡한 경로를 따라 움직이게 됩니다. 이러한 상황에서 공기 흐름을 분석하는 것을 쉽게 만들기 위해, 이동참조 프레임이라는 개념을 도입합니다.



이동참조 프레임(Moving Reference Frame)의 개념

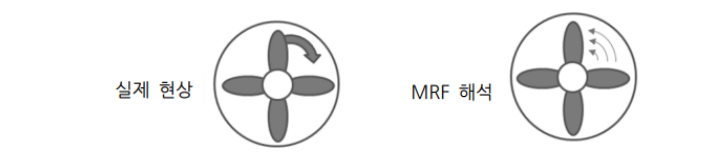

이동참조 프레임은 팬과 같은 회전하는 물체와 함께 움직이는 좌표계를 설정하는 방법입니다. , 팬의 날개가 고정된 것처럼 간주하고, 대신 주변의 공기가 팬을 중심으로 움직이는 것처럼 분석하는 것입니다. 이렇게 하면 팬의 회전으로 인해 발생하는 복잡한 유체 흐름을 더 쉽게 이해하고 계산할 수 있습니다.



예를 들어, 일반적인 고정된 기준 좌표계에서는 팬의 날개가 빠르게 회전하고, 공기가 그에 따라 복잡하게 움직이는 것처럼 보입니다. 하지만 이동참조 프레임을 사용하면, 팬의 날개는 고정되어 있는 것처럼 보이고, 대신 공기가 팬을 향해 다가오고, 다시 멀어지는 것처럼 보입니다. 이로 인해 CFD 시뮬레이션에서 계산의 복잡성이 줄어들고, 더 정확한 결과를 얻을 수 있습니다.



이동참조 프레임은 팬을 포함한 다양한 회전 기계의 설계와 해석에 매우 유용하게 사용됩니다. 팬이 회전하면서 발생하는 공기 흐름을 이해하고, 이를 바탕으로 팬의 성능을 최적화하는 데 중요한 역할을 하죠. 이를 통해 팬의 효율을 높이고, 소음을 줄이며, 전력 소비를 최소화하는 등 다양한 이점을 얻을 수 있습니다.



이동참조 프레임(Moving Reference Frame)의 개념 2

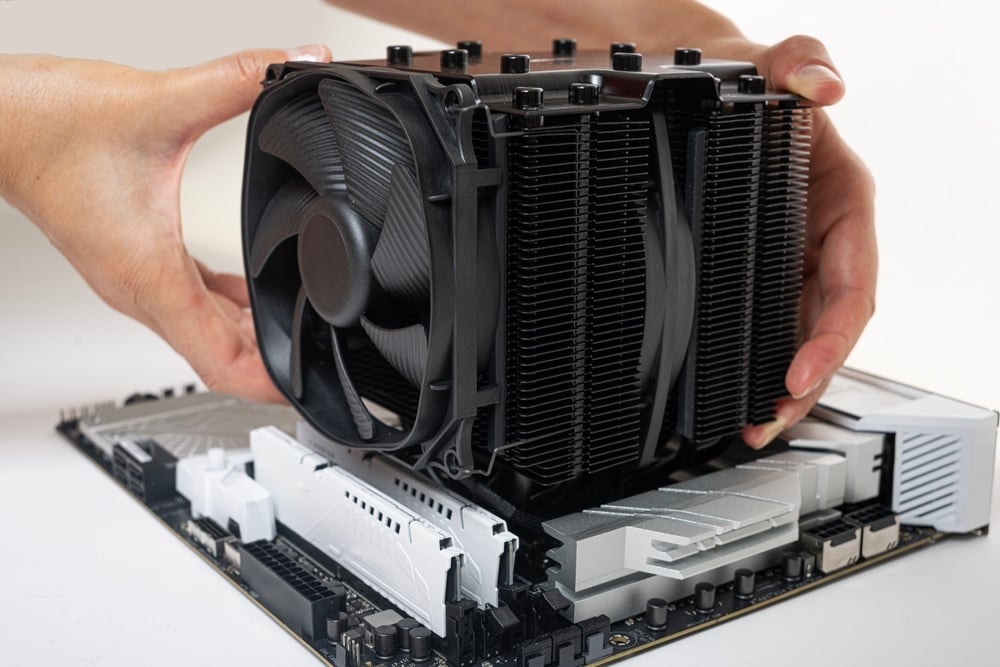

예를 들어, 컴퓨터의 냉각 팬을 설계할 때, 이동참조 프레임을 사용하면 팬의 날개 주위에서 공기가 어떻게 움직이는지, 그리고 그로 인해 발생하는 열이 어떻게 방출되는지를 정확하게 분석할 수 있습니다. 이 정보를 바탕으로 팬의 날개 모양이나 각도를 최적화하여 더 효율적인 냉각을 구현할 수 있죠.



선풍기와 같은 가정용 팬을 설계할 때도 마찬가지입니다. 이동참조 프레임을 사용하면 선풍기의 날개가 회전할 때 방 안의 공기가 어떻게 순환하는지, 그리고 그로 인해 실내 온도가 어떻게 변하는지를 분석할 수 있습니다. 이를 통해 더 시원한 바람을 만들어내면서도 에너지 소비를 줄이는 선풍기를 설계할 수 있습니다.



이동참조 프레임(Moving Reference Frame)의 개념 3



또한, 이동참조 프레임은 팬뿐만 아니라 터빈, 프로펠러, 펌프 등 다양한 회전 기계의 설계에도 널리 사용됩니다. 이처럼 회전하는 기계에서는 이동참조 프레임을 적용함으로써, 기계 내부와 외부의 유체 흐름을 더 정확히 예측하고 제어할 수 있게 됩니다.



이론 소개



먼저, 이동좌표계에 대해 알아봅시다. 이동좌표계는 말 그대로 좌표계 자체가 시간에 따라 이동하거나 회전하는 좌표계를 말합니다. 예를 들어, 이동하는 기차 안에서 다른 사람들의 움직임을 분석할 때, 기차가 움직이므로 고정된 지구 좌표계 대신 기차와 함께 이동하는 좌표계를 설정하는거죠. 이렇게 하면 기차 안에서의 상대적인 움직임을 더 쉽게 분석할 수 있죠.

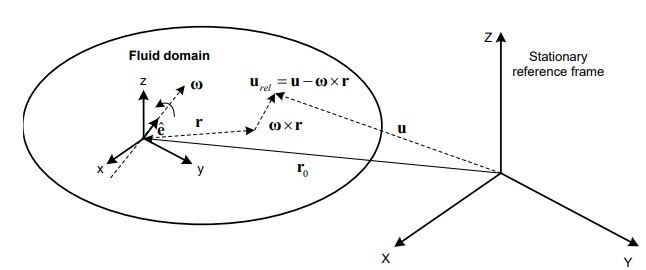

이동 좌표계를 정지 좌표계에 대해서 아래 그림과 같이 나타낼 수 있습니다. 그림에서 XYZ는 정지 좌표계(Stationary Reference Frame)이고, xyz는 이동좌표계를 나타냅니다. 이동 좌표계의 움직임은 직선운동(Translational motion)과 ω를 통해 나타내는 회전운동(Rotational motion)으로 정의합니다.



이동하는 유체에서의 정지 좌표계와 이동 좌표계

이동하는 유체에서의 정지 좌표계와 이동 좌표계



이동 참조 프레임



이제 이동참조 프레임을 살펴보겠습니다. 이동참조 프레임은 이동좌표계와 밀접하게 관련되어 있지만, 더 구체적인 경우에 사용됩니다. 이는 특정 물체와 함께 움직이거나 회전하는 관점에서 다른 물체의 움직임을 분석하는 방법을 말합니다.

이동참조 프레임은 회전하는 시스템 내에서 발생하는 힘과 운동을 설명하는 데 필수적입니다. 이 프레임을 사용하면 코리올리 효과나 원심력과 같은 가상 힘을 포함하여 보다 정확한 운동 방정식을 세울 수 있습니다. 먼저, 고정된 좌표계에서 속도와 이동참조 프레임에서의 속도 사이의 관계를 이해하는 것이 중요합니다. 이 관계는 다음과 같이 수식으로 표현됩니다.
