설계 민감도 - design sensitivity

기술용어통 반디통 용어집

제품이나 시스템의 성능은 여러 가지 요인들에 의하여 영향을 받는다. 이러한 요인들은 크게 내적인 것과 외적인 것으로 구분할 수 있으며, 외적인 요인은 일반적으로 주위 환경에 기인한다고 말할 수 있다. 따라서 외적인 요인은 설계자가 변경할 수 있기 보다는 주어진 제약조건으로 취급된다. 하지만 내적인 요인은 제품 혹은 시스템 설계에 있어 설계자의 판단에 의해 변경이 가능한데, 이와 같이 설계자의 주관적인 판단에 의해 결정해야 할 내적인 요인들을 총칭하여 설계변수(design variable)로 정의하고 있다.

에어컨의 냉방 성능을 예로 들어 보자. 냉방을 해야 할 공간의 크기나 외부 온도는 외적인 요인에 해당된다. 하지만 냉매의 종류, 압축기의 크기, 팬의 회전수 등은 에어컨의 내적인 요인으로 설계변수에 해당된다. 한편, 설계변수가 제품의 성능에 미치는 기여도는 각기 다를 뿐만 아니라, 설계변수의 변경에 따른 성능의 증감 정도 역시 각기 다르다. 어떤 설계변수는 성능에 그다지 영향을 미치지 않을뿐더러 변수값을 변화시켜도 성능에는 큰 영향을 미치지 않는다. 하지만 어떤 설계변수는 성능에 지대한 영향을 미칠뿐더러 변수값을 조금만 변화시켜도 성능이 현저하게 변화한다.

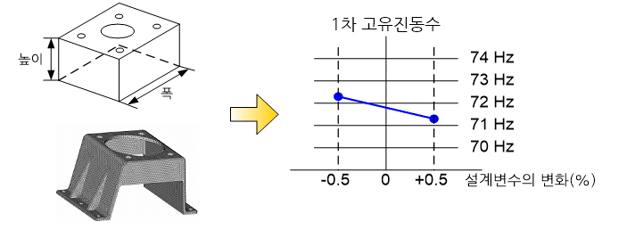

이와 같이 제품의 성능에 영향을 미치는 내적인 요인, 즉 설계변수의 변화가 성능에 미치는 민감한 정도를 설계 민감도로 정의한다. 그리고 이러한 민감도를 정량적으로 계산하는 작업을 민감도 해석(sensitivity analysis)이라고 부른다.

. C128
