1. 주파수응답해석의 개요
현대 기계 시스템은 정적인 하중만을 받는 구조물이 아니라 다양한 구동 장치와 회전체에 의해 반복적인 동적 하중을 받는 구조물입니다. 모터, 펌프, 팬, 압축기와 같은 장비는 운전 중 지속적인 진동을 발생 시키며 이러한 진동은 구조물과 주변 구조로 전달됩니다. 이러한 환경에서는 구조물에 작용하는 하중의 크기뿐 아니라 하중이 반복되는 속도, 즉 가진 주파수(Excitation Frequency)가 구조 응답을 결정하는 중요한 요소가 됩니다.

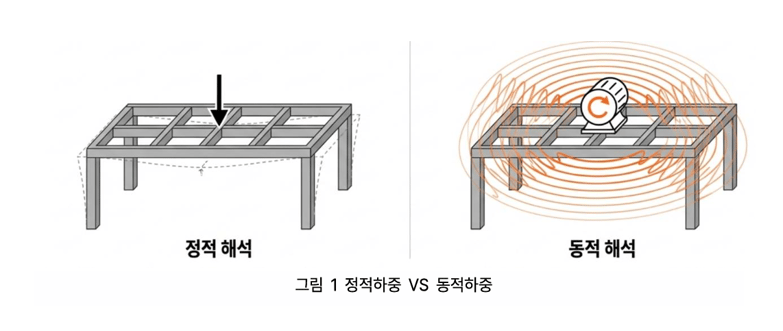

정적 해석(Static Analysis)은 일정한 크기의 하중이 구조물에 작용할 때 발생하는 응력과 변형을 평가하는 방법이며, 구조 설계에서 기본적으로 수행되는 해석입니다. 그러나 실제 기계 시스템에서는 하중이 시간에 따라 반복적으로 작용하는 경우가 많습니다.
예를 들어, 회전체 장비에서는 축의 미세한 질량 불균형이나 회전 부품의 운동에 의해 구조물에 지속적인 진동 하중이 전달됩니다. 이러한 반복 하중 환경에서는 구조물의 응답이 단순히 하중의 크기에 의해서만 결정되지 않고 하중이 반복되는 주파수와 구조물의 동특성에 의해 크게 달라질 수 있습니다.
특히 가진 주파수와 구조물의 고유진동수(Natural Frequency)와 가까워질 경우 공진(Resonance)이 발생하여 구조물의 변위와 응력이 급격히 증가할 수 있습니다. 공진 현상은 산업 현장에서 진동 문제, 소음 증가, 체결부 풀림, 피로 손상과 같은 다양한 문제로 이어질 수 있으며 심한 경우 구조물의 파손으로 연결될 수 있습니다. 따라서 반복 하중 환경에서 구조물의 안전성과 신뢰성을 확보하기 위해서는 구조물이 특정 주파수에서 어떻게 반응하는지를 분석하는 동적 해석이 필요합니다.
이러한 목적을 위해 사용되는 대표적인 해석 방법이 주파수응답해석(Frequency Response Analysis, FRA)입니다. 주파수응답해석에서는 특정 가진 주파수에서 구조물이 정상상태(Steady-state)에 도달했을 때의 응답을 계산합니다. 이는 시간에 따라 구조물의 응답 변화를 계산하는 과도응답해석(Transient Response Analysis)과는 접근 방식이 다릅니다.
과도응답해석이 시간 영역(Time Domain)에서 구조물의 움직임을 추적하는 방식이라면 주파수응답해석은 주파수 영역(Frequency Domain)에서 각 주파수에 대한 안정된 응답 크기를 계산하는 방법입니다.
본 자료에서는 외부에서 구조물을 반복적으로 흔드는 하중의 주파수를 가진 주파수(Excitation Frequency)로 정의하고 문서 전반에서 해당 용어로 통일하여 사용합니다. 실제 기계 시스템에서는 장비의 회전 속도나 반복 동작에 의해 특정 주파수의 가진 하중이 발생하며 이러한 가진 주파수가 구조물의 고유진동수와 어떤 관계를 가지는지가 구조물의 진동 거동을 결정하게 됩니다.
1.1. 조화 하중이란?
기계 시스템은 정지된 하중만 받는 구조가 아닙니다. 실제 운전 환경에서는 모터, 팬, 펌프, 압축기, 프로펠러와 같은 구동 장치가 지속적으로 작동하며 구조물에 반복적인 힘을 전달합니다. 이러한 힘은 일정한 주기를 가지고 반복되며 일반적으로 주기적 하중(Periodic Load) 또는 조화 하중(Harmonic Load)이라고 불립니다.

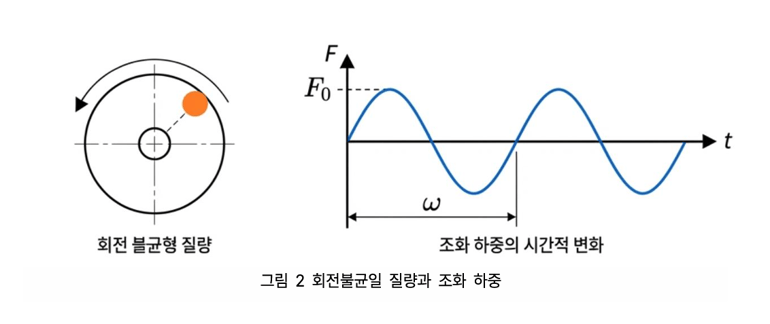

예를 들어, 회전 기계에서는 질량 불균형이 흔히 발생합니다. 실제 회전체는 완벽하게 대칭을 이루기 어렵기 떄문에 미세한 질량 불균형이 존재하게 됩니다. 이 상태에서 회전이 시작되면 원심력이 발생하며, 이 힘은 회전할 때마다 방향이 변하면서 지지 구조물에 반복적으로 전달됩니다. 구조물 입장에서는 동일한 크기의 힘이 일정한 주기로 계속 작용하는 상황이 됩니다.
팬이나 프로펠러에서도 유사한 현상이 발생합니다. 블레이드가 회전하면서 주변 공기의 압력이 주기적으로 변화하고 이러한 공력 하중이 구조물에 반복적으로 전달됩니다. 이처럼 실제 기계 시스템에서는 다양한 원인에 의해 반복적인 가진이 지속적으로 발생합니다.
-
1.2. 주파수응답 해석이란?
주파수응답해석(Frequency Response Analysis, FRA)은 이러한 반복 하중이 작용할 때 구조물이 주파수에 따라 어떻게 반응하는지를 분석하는 해석 방법입니다. 즉, 특정 가진 주파수가 구조물에 입력되었을 때 구조물이 얼마나 크게 진동하는지 그리고 그 과정에서 발생하는 변위, 가속도, 응력의 크기가 어느 정도인지를 계산하는 것이 주파수응답해석의 목적입니다.
