1. 서론
제품 설계와 개발을 담당하는 실무 엔지니어의 일상은 언제나 '시간' 및 '자원'과의 치열한 싸움입니다. 완벽한 성능의 제품을 시장에 빠르게 출시하기 위해 수많은 설계 변경과 검증이 반복되며, 이 과정에서 물리적 시제품(Prototype) 제작 비용과 테스트 기간을 획기적으로 줄여주는 편리한 도구로 전산유체역학(CFD)이 현업에 깊숙이 자리 잡았습니다.

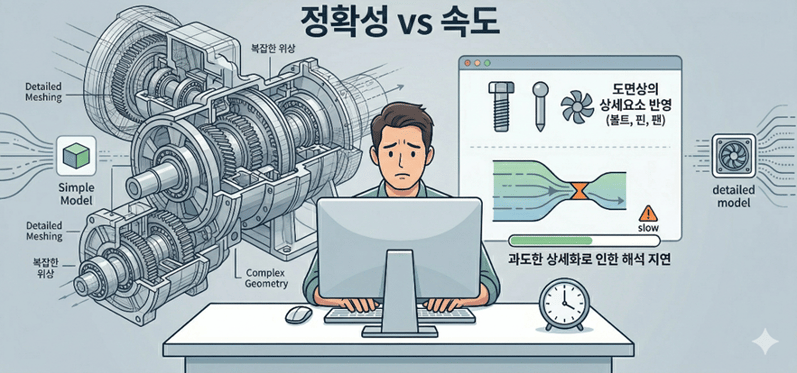

하지만 현장의 엔지니어들은 종종 역설적인 상황에 직면하곤 합니다. 유동 현상을 정확하게 파악해야 한다는 상황에 도면상의 모든 요소(볼트, 핀, 팬)들을 해석 모델에 반영하다 보면, 정작 모델을 구성하고 연산이 끝나기를 기다리는 데 물리적 테스트 못지않은 엄청난 시간이 소요되기 때문입니다. 결국 '빠른 설계 방향성 결정'이라는 CFD 도입의 근본적인 목적이 퇴색되는 병목 현상이 발생합니다.
1.1. 고비용 유동해석이란?

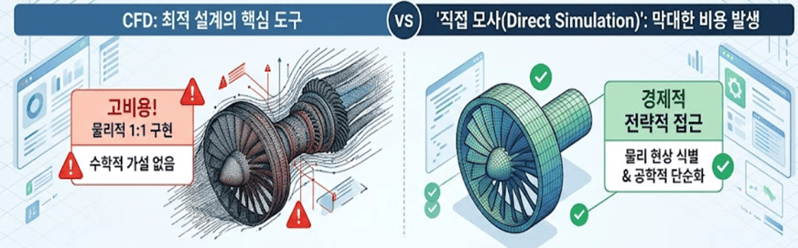

실제 제품의 모든 기하학적 형상과 움직임을 수학적 가설 없이 1:1로 구현하는 '직접 모사(Direct Simulation)' 방식은 막대한 수치 해석적 비용을 발생시키며, 때로는 프로젝트 수행 자체를 불가능하게 만듭니다. 본 백서 1장에서는 해석 자원이 과도하게 소요되는 물리 현상을 식별하고, 이를 공학적으로 단순화하여 경제적이고 신뢰도 높은 해석을 수행하는 전략적 접근법을 다룹니다.
-
1.1.1. 수치 해석적 비용 (Computational Cost)
CFD 해석의 비용은 단순히 컴퓨터의 하드웨어 성능에만 의존하지 않습니다. 수치 해석의 내부 알고리즘과 물리 현상의 복잡도가 결합하여 최종적인 계산 비용을 결정합니다.
행렬 연산 규모와 자유도(DOF)의 상관관계
CFD는 Navier-Stokes 방정식을 이산화하여 거대한 선형 연립방정식을 푸는 과정입니다. 요소(Mesh) 수가 2배 증가하면 행렬의 크기는 기하급수적으로 팽창하며, 이는 메모리(RAM) 점유율과 CPU 연산량의 비선형적 폭증으로 이어집니다. 특히 수천만 개의 요소를 가진 모델은 데이터가 CPU의 계산 성능과 영역을 벗어나 메모리 대역폭의 한계에 부딪히며 계산 효율이 급감합니다.
시간 스케일의 제약과 CFL 조건 (Courant-Friedrichs-Lewy Condition)
실제 움직이는 형상을 모사할 때는 비정상(Transient) 해석이 강제됩니다. 수치적 안정성을 확보하려면 아주 작은 시간 간격을 설정해야 하며, 형상이 복잡하고 요소가 미세할수록 이 간격은 더욱 줄어듭니다. 이는 단 몇 초의 물리 현상을 모사하기 위해 수십만 번의 반복 계산을 요구하여 해석 비용을 과도하게 증가시킵니다.
-
1.1.1. 수치 해석적 비용 (Computational Cost)
CFD 해석의 비용은 단순히 컴퓨터의 하드웨어 성능에만 의존하지 않습니다. 수치 해석의 내부 알고리즘과 물리 현상의 복잡도가 결합하여 최종적인 계산 비용을 결정합니다.

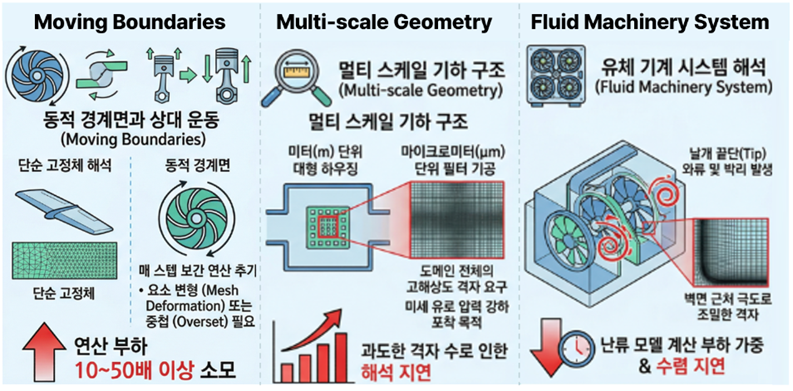

동적 경계면과 상대 운동 (Moving Boundaries)
회전하는 임펠러나 왕복동 피스톤처럼 물체가 직접 움직이는 경우입니다. 요소가 물체의 움직임에 따라 변형(Mesh Deformation)되거나 중첩(Overset)되어야 하며, 매 스텝 물리량 보건 연산이 추가되므로 단순 고정체 해석 대비 최소 10~50배 이상의 컴퓨팅 리소스가 소모됩니다.
멀티 스케일 기하 구조 (Multi-scale Geometry)
미터(m) 단위의 대형 하우징 내부에 마이크로미터 단위의 필터 기공이 공존하는 경우입니다. 미세유로의 압력 강하를 포착하기 위해 전체 도메인의 요소 해상도를 과도하게 높이면 과도하게 많은 요소로 인하여 해석 수행도 과도하게 증가하게 됩니다.
