최적의 재료 절감과 강성을 확보하기 위한 위상 최적화 해석

오늘 다뤄볼 주제는 "위상 최적화"에 대한 것입니다. 의료기기의 강성과 경량화는 중요한 설계 요소입니다. 특히 이동성과 편의성, 안전성, 내구성 등을 고려할 때 구조적 강성과 강도, 무게는 중요한 역할을 합니다.

강성은 기기가 변형되지 않고 힘에 저항할 수 있는 능력을 의미하며, 경량화는 기기의 무게를 줄여 사용자의 피로도를 낮추고 사용 편의성을 높이기 위해 필요합니다.

의료기기를 구성하는 부분들 중 최적 설계 강성이 필요한 부분에만 재료를 집중 투입하고, 불필요한 부분을 제거하는 방식(Topology Optimization)을 통해 경량화를 실현할 수 있습니다. 강성과 경량화의 균형을 맞추는 것이 의료기기 설계에서 중요합니다.

폭 넓게 활용 가능한 위상최적화 해석 사례는?

위상최적화 해석은 다양한 설계 부품에서 효율적인 형상과 경량화를 통해 성능을 극대화하고 재료 비용을 절감하며 강도와 내구성을 최적화하는데 사용됩니다. 대표적인 활용 사례는 다음과 같습니다.

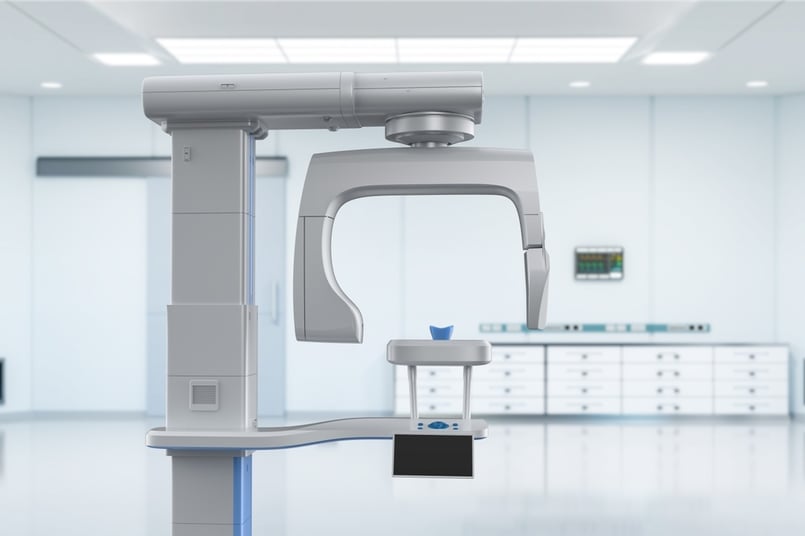

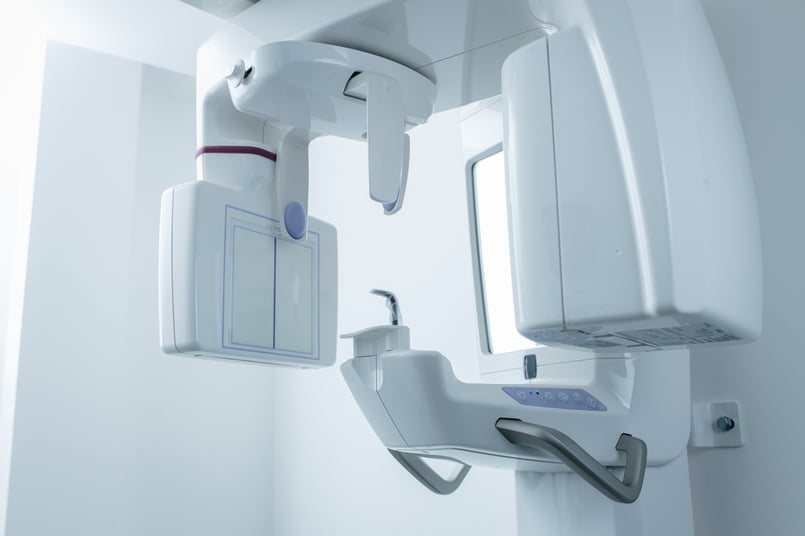

1.의료 기기

의료 장치에 포함된 부품은 물량 절감을 위한 최적의 구조 형상을 확보해야 합니다. 각 위치 별 부품에 따라 강성 최대화를 할 수 있는 위상최적화로 가볍고 견고한 설계를 달성할 수 있습니다.

2.자동차 부품

자동차 부품 요소들은 경량화가 중요하면서도 높은 강성이 필요한 부품들은 위상최적화를 통해 불필요한 재료를 제거하고 필요한 부위에만 재료를 배치하여 강성과 내구성을 극대화할 수 있습니다.

3.항공 우주 부품

항공기에서는 부품 경량화가 필수적입니다. 동체 내부의 구조물이나 날개 보강재, 엔진 구성 요소에서 위상최적화를 통해 불필요한 부분을 제거하고 최소한의 재료로 강성을 최대화하여 경량화와 효율성을 극대화할 수 있습니다.

그 외 기타로 건축 및 토목 구조물, 전자 및 소형 기기 부품, 에너지 산업, 로봇 및 제조 장비 등 다양한 산업군에서 위상최적화는 설계 초기에 적용하여 제조 가능성과 효율성을 동시에 확보할 수 있습니다.

위상최적화의 절차와 장점은?

위상 최적화(Topology Optimization)는 의료기기, 자동차 부품, 항공우주 부품 등의 최적 설계에 많이 사용되는 기법으로, 재료가 필요한 부분과 불필요한 부분을 구분하여 구조를 최적화하는 방법입니다. 이 방식은 강성과 경량화가 동시에 요구되는 설계에 적합합니다. 위상 최적화는 특정 구조에 대해 강도와 강성은 유지하면서, 불필요한 재료를 제고하여 최소한의 중량으로 구조적 성능을 극대화하는 설계 기법입니다. 사용 목적에 맞는 힘, 응력, 변형 등의 조건을 설정하여, 이 조건에 맞추어 재료의 배치를 최적화하는 방식입니다. 이를 통해 불필요한 부분을 제거하고 효율적인 형태를 설계할 수 있습니다.

위상 최적화 해석의 구성요소와 내용은 아래와 같습니다.

위상 최적화의 절차로는 첫째로 설계의 최적화 목표를 설정합니다. 예를 들어, 의료기기에서는 강성을 유지하면서 무게를 최소화하는 것이 목표일 수 있습니다. 두 번째로 재료의 종류, 허용 변형량, 특정 부위의 필수적인 강도 조건 등의 제약 조건을 설정하며 초기 모델을 단순화하여 설계 공간을 정의합니다.
