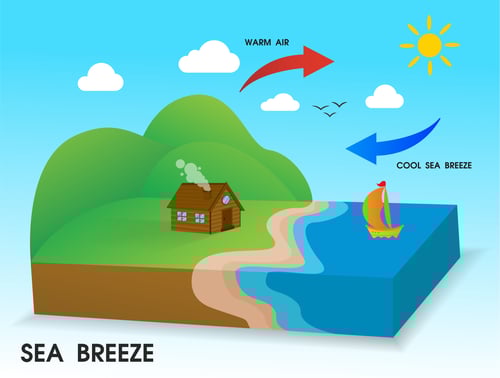

자연대류는 온도차에 의해서 뜨거운 곳에서 차가운곳으로 흐름이 발생하는 것을 이야기 합니다. 범지구적인 현상이 대표적이며, 주변 전자장비에서도 발열에 의해 자연스럽게 대류현상이 생기게 됩니다.
설계 관점에서는 자연대류에 의한 공기의 흐름속도가 매우 느리게 발생하여 별도의 실험이나 해석 없이 일반적인 값으로 치환하여 사용하기도 합니다. 다만, 상승기류에 의해 주변 칩의 온도 변화나 Heatsink 등 전열면적의 효과 고려 등의 특이 상황에서는 해석이 요구되게 됩니다.
소형 전자장비에서 유체해석은 왜 필요할까요?
자연대류는 유체가 온도 차이로 인해 발생하는 대류 현상으로, 많은 소형 전자장비에서 발생할 수 있는 중요한 열전달 현상 중 하나입니다. 이러한 자연대류 현상은 전자장비 내부의 열 분포를 올바르게 이해하고 관리하기 위해 유동해석이 필수적입니다.
소형 전자장비에서의 온도 분포는 장비의 안정성과 성능에 직접적인 영향을 미칩니다. 온도가 불균일하게 분포되면 일부 구성 요소가 과열되거나 다른 부분이 냉각되지 못할 수 있습니다. 이는 전자장비의 신뢰성을 저해하고 성능을 감소시킬 수 있습니다. 특히 대류의 흐름방향으로 소자가 배치되는 경우 정확한 예측이나 영향성 평가가 어렵기 때문에 유동해석을 통해 자연대류 현상을 모델링하고 안정적인 온도 분포를 유지하는 것이 중요합니다.
이를 통해 전자장비의 열관리 시스템을 최적화하기 위한 효과적인 접근하며, 열 해석을 통해 장비의 설계 단계에서부터 효과적인 냉각 시스템을 개발할 수 있습니다. 이는 실제로 팬과 같은 동력원을 적용하기 어려운 소형 장비 자체의 에너지 효율을 향상시키고 과열 및 온도 변동을 방지하는 데 도움이 됩니다.
자연대류해석에 대한 해석 고려사항은 어떤 것인가?
자연대류 해석 시에는 특히 펨토셀과 같이 제어판이 수직으로 배치된 경우 상승하는 열기류로 인해 소자의 온도가 편승할 수 있습니다. 이는 주로 발열 소자들 간의 온도 불균일성 혹은 집중되는 문제를 초래하며 전자장비의 성능과 안정성을 저해할 수 있습니다.

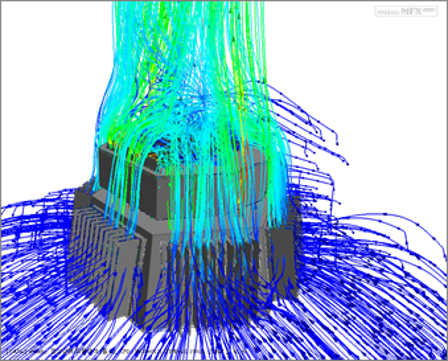

자연대류에 의한 흐름 방향성을 고려하여 배치된 발열 소자들 간의 열 전달과 대류 효과를 고려하는 것이 중요합니다. 주요 발열소자의 위치를 조정함으로써 온도 편승을 최소화하고, 히트싱크를 통해 전열면적을 늘려 열을 효과적으로 분산시키는 방법이 적용될 수 있습니다. 이를 통해 안정적이고 효율적인 열 관리 시스템을 설계하여 전자장비의 성능을 최적화할 수 있습니다.
이번 예제에서는 소형 전자장비 중 하나인 펨토셀에 대해 자연대류조건에서 해석하며, 주요 소자들의 온도분포 확인을 목표로 합니다. 소자 배치 변경과 히트싱크를 통한 전열면적 증가 2가지 형태에 대해서 영향성을 확인하고 이해하는 시간을 가져보도록 하겠습니다.
