구속조건의 브래키팅 - Bracketing of constraints

기술용어통 반디통 용어집

자연계에서 발생하는 현상은 그 현상과 관련된 각종 조건에 따라 현저히 달라지게 된다. 극단적인 예를 들면 차가운 얼음 덩어리를 냉장고에 넣어 두는 경우와 따뜻한 장소에 두는 경우에 있어 얼음 덩어리가 녹는 시간에는 현저한 차이가 있다. 이와 같이 대상이 되는 물체 혹은 매질의 거동을 구속하는 조건을 전문적인 용어로 경계조건(boundary condition)이라고 부른다.

예를 들어 나무판자의 한 쪽 끝단부를 나사를 이용하여 벽에 고정시키고 판자 위에 물체를 올려놓은 경우를 생각해 보자. 나무판자는 물체의 무게에 의해 아래로 처지는 변형(deformation)이 발생할뿐더러, 나무판자 내부에는 이 무게를 지탱하기 위해 내부에 저항하려는 응력(stress)이 발생하게 된다. 이 경우 나무판자의 변형, 변형률(strain) 및 응력(stress)이 거동에 해당되고, 나사로 벽에 고정한 것과 올려놓은 물체가 가하는 힘이 나무판자에 대한 경계조건이 된다. 물체의 거동을 정량적으로 분석하기 위해 경계조건을 반영하는 것도 일종의 모델링(modeling)에 해당된다. 왜냐하면 나사로 나무판자를 벽에 고정하고 있는 구속조건을 역학적으로 표현하는 과정에는 알지 못하는 불확실성과 실제 상황을 정확히 표현하지 못하는 한계가 있기 때문이다. 다시 말해 실제 상황과 역학적으로 표현한 경계조건 사이에는 반드시 차이가 존재한다. 또한 올려 놓은 물체가 나무판에 미치는 하중을 역학적으로 표현하는 데에도 불확실성과 한계가 존재하기 때문에 모델링에 불과하다.

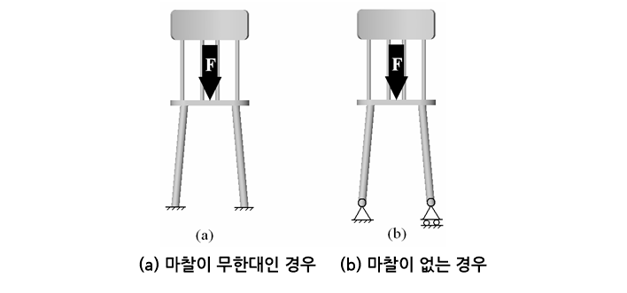

구속조건의 브래키팅이란 이러한 불확실성과 한계성 속에서 물체의 거동을 최대한 정확하게 파악하기 위하여 가장 적합한 경계조건을 찾기 위한 방법이다. 적용가능한 경계조건들을 하나의 그룹으로 지정하여 각각의 경계조건에 따른 물체의 거동을 분석한 다음 실제 거동과 가장 근접한 결과를 제공하는 경계조건을 선택하는 방법이다.

. C164
